Drevohliníkové okná Quadrant

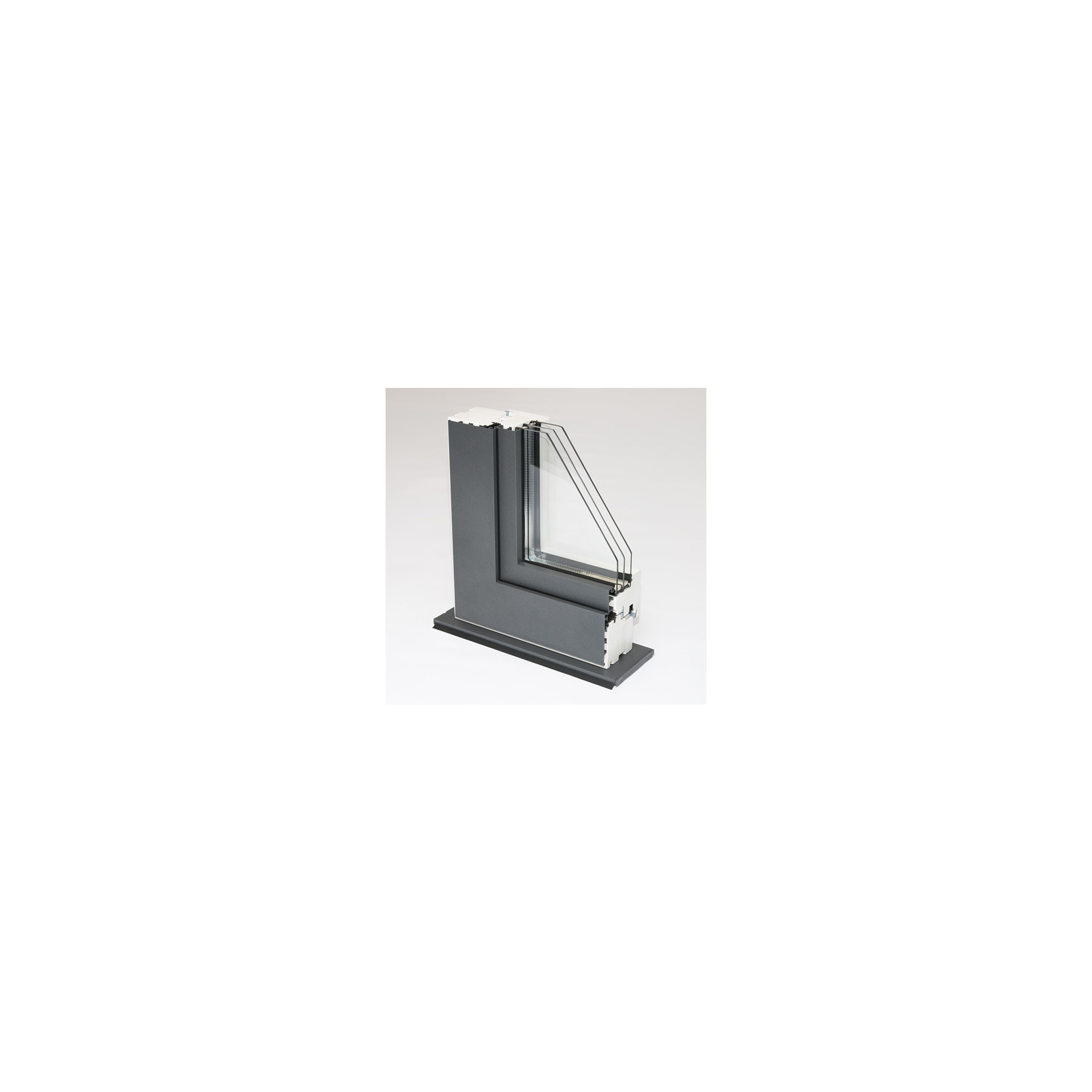

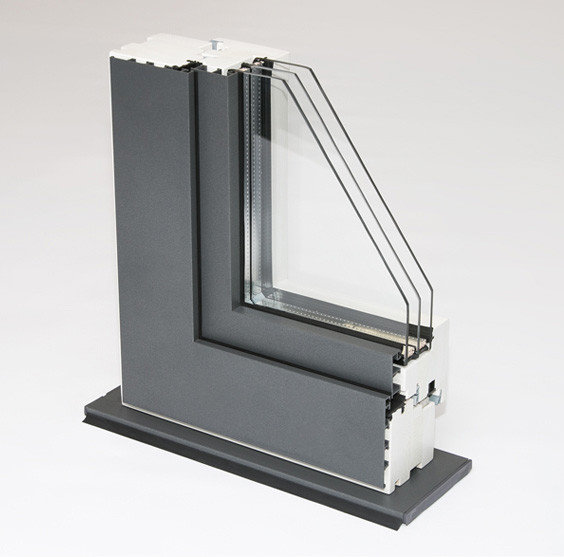

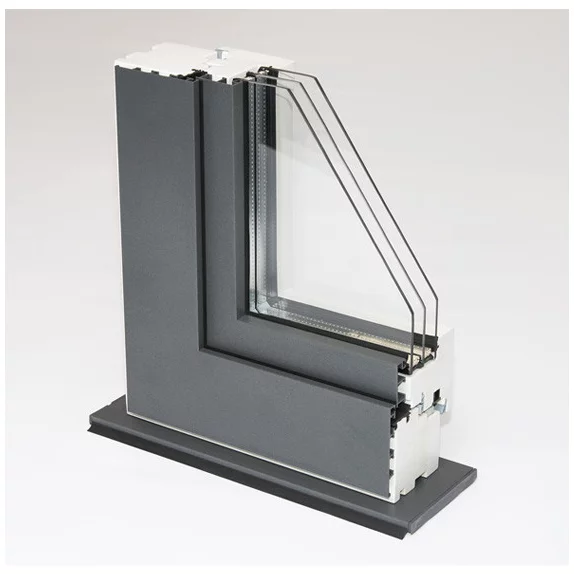

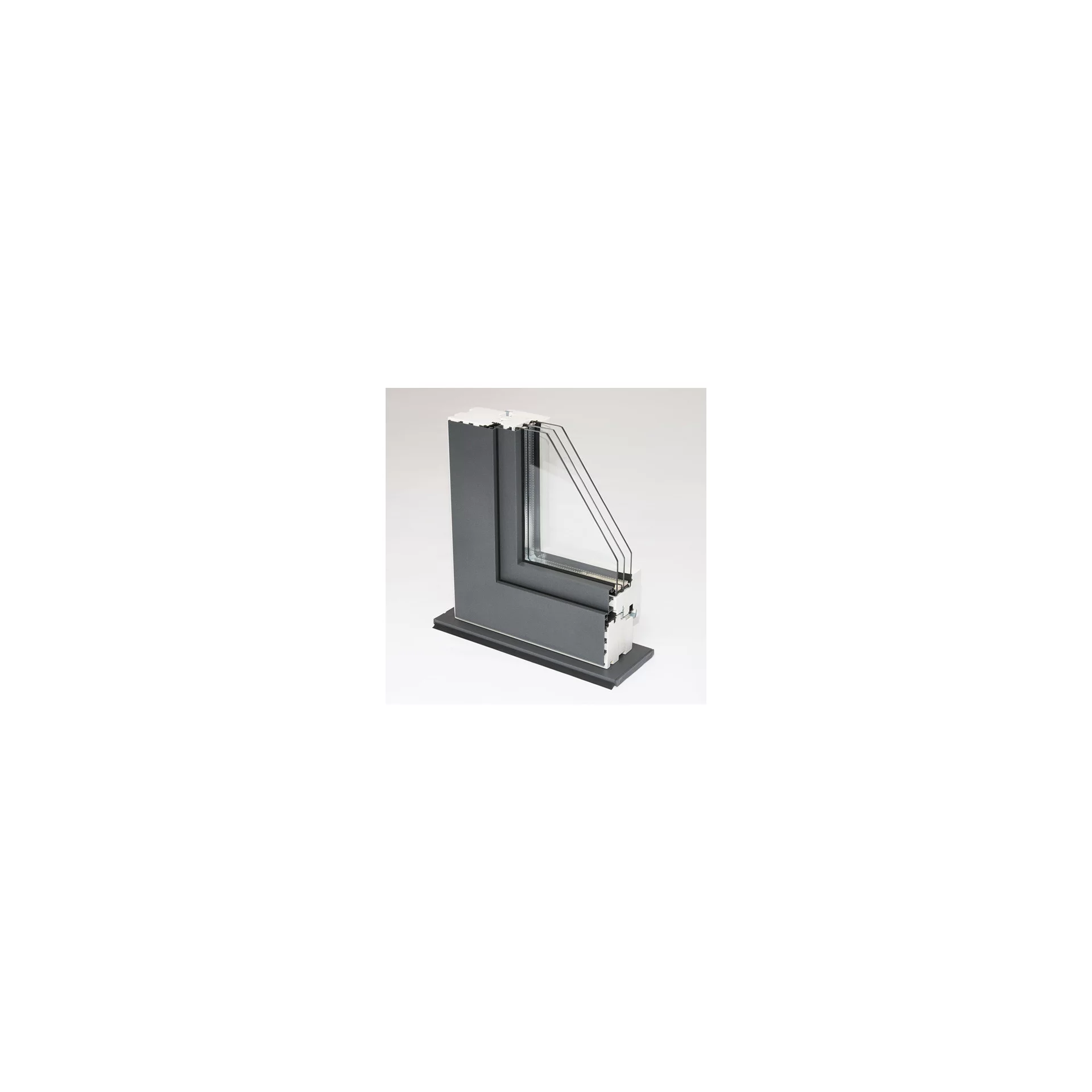

Drevohliníkové okno DREVITAL quadrant charekterizujú priame línie a pravouhlý tvar kapotáže.  Tento typ okien je vhodný najmä pre modernú architektúru. Možno použiť pre okná, dvere, fasádne prvky i zimnej záhrady.



Okno je vybavené izolačným trojsklom o celkovej hrúbke 48mm Ug=0.5

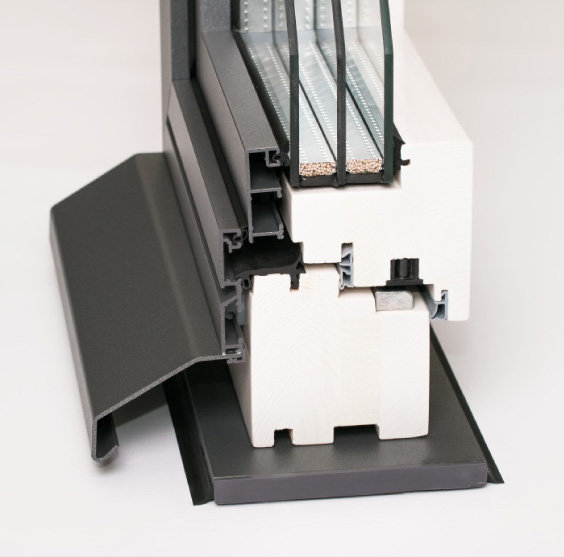

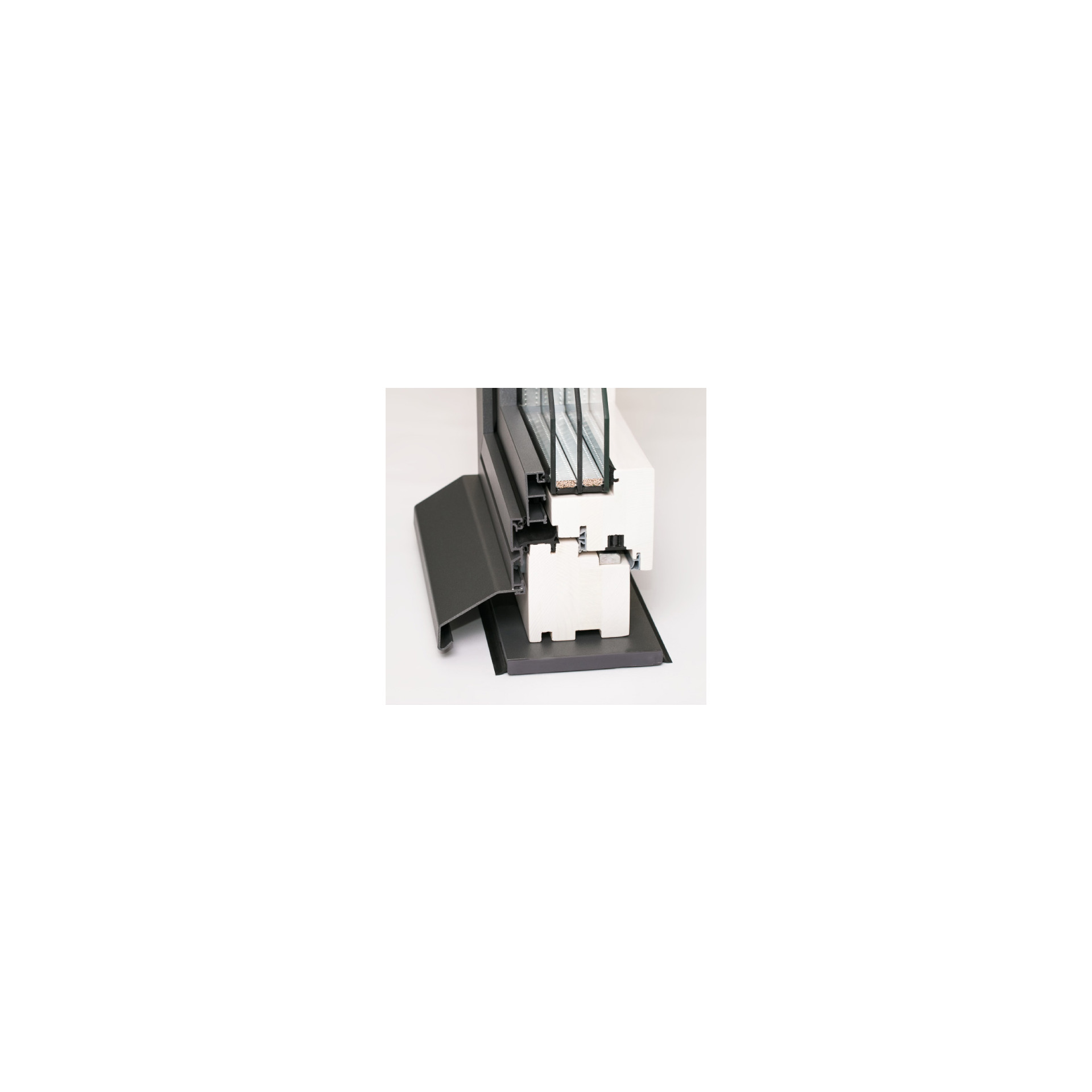

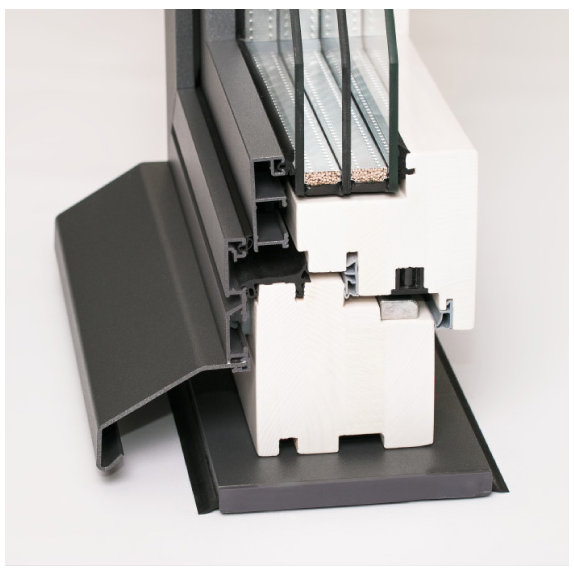

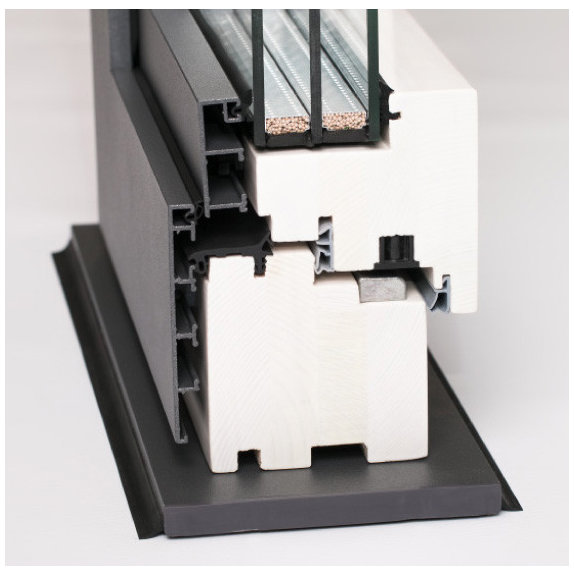

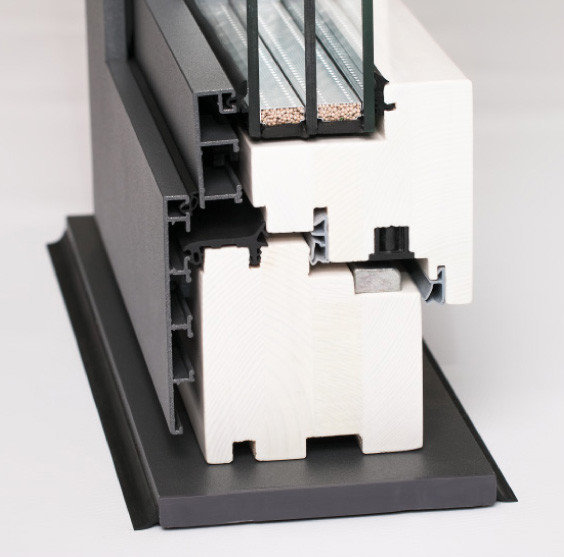

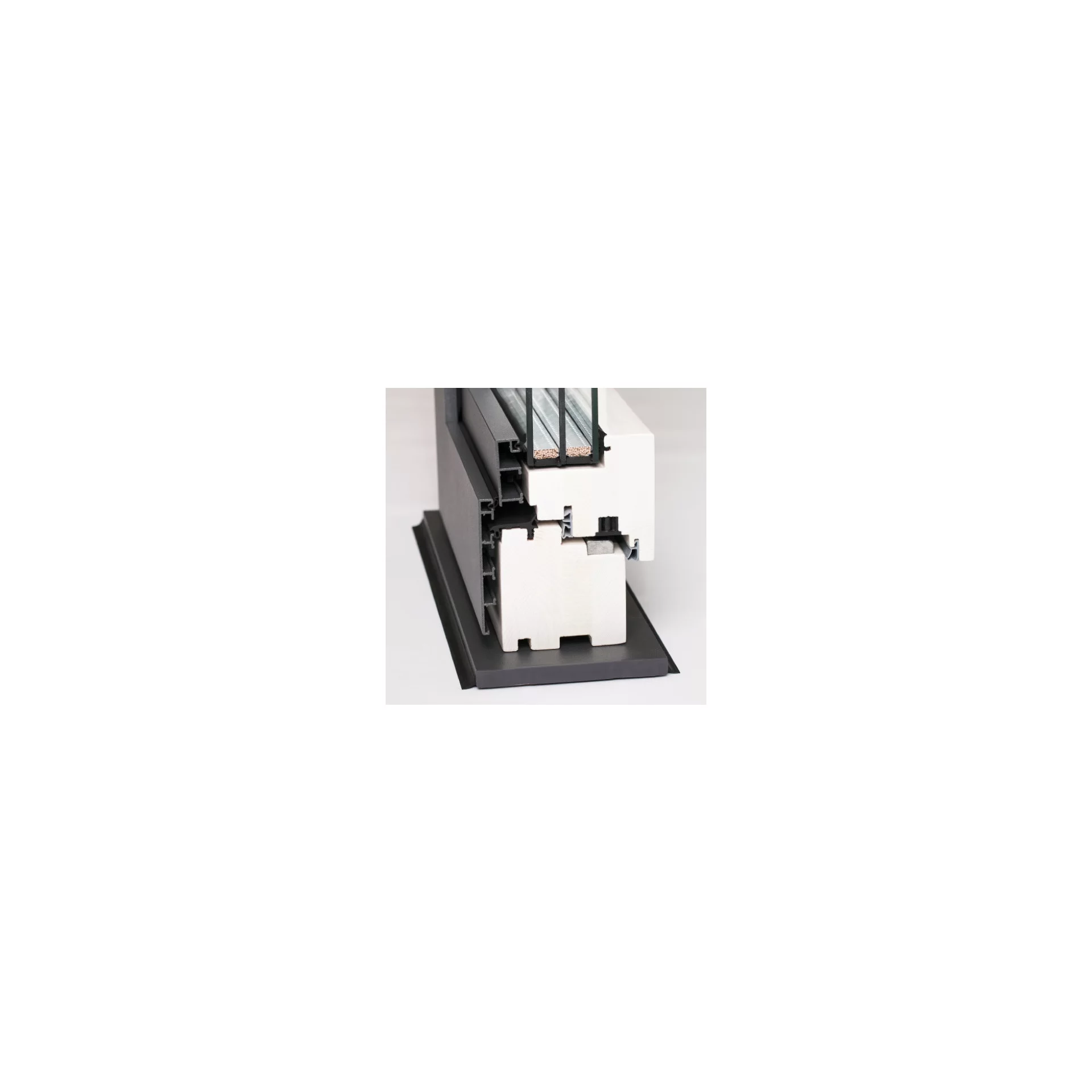

Gemini Quadrat je systémom je typicky svojimi ostrými hranami profilov. Ploché krídla sú posunuté vzhľadom k rámu, čo vytvára dve výrazné plochy. Od ostatných systémov sa odlišuje minimalistickým dizajnom. Hodia sa preto do moderných budov, všade tam, kde je použitý betón, oceľ alebo hliník a sklo. Individualita je podčiarknutá faktom, že profily systému Quadrat nemajú skosenú hranu a plochy profilov zvierajú pravý uhol.


Súčiniteľ prestupu tepla Uw pre referenčné okná rozmeru 1,23x1,48 [m]

Usporiadanie4-18-4-18-4
Ug (Súčiniteľ prechodu tepla zasklenia)0,5 W/m2.K
Uw (Súčiniteľ prechodu tepla okna)0,731 W/m2.K

Parametre drevo-hliníkového systému:

  • Rohové zvarové
    spojenie
  •

Rohové spojenie
lisované



Stavebná hĺbka dreveného
profilu 68-92 mm



  • Hrúbka zasklenia
    24-64 mm
  •

Ohýbanie profilov
rámu
